Skomplikowany system luster to coś więcej niż zestaw odbić. W optyce taki układ potrafi zmieniać kierunek światła, wydłużać drogę optyczną, poprawiać ostrość i budować obraz, którego nie da się uzyskać jednym zwierciadłem. W fotografii i kompozycji uczy zaś, jak prowadzić wzrok odbiorcy, porządkować przestrzeń i wykorzystywać powtórzenia, symetrię oraz głębię pozorną.
Skomplikowany system luster kontroluje światło, a przez to wpływa na ostrość, kierunek patrzenia i kompozycję obrazu.
- Każde odbicie zmienia tor promienia zgodnie z geometrią układu, a kolejne lustra budują coraz bardziej złożony obraz.
- W praktyce takie układy pojawiają się w peryskopach, teleskopach Cassegraina i Ritcheya-Chrétiena, kalejdoskopach oraz instalacjach typu infinity mirror.
- Im więcej odbić, tym większe znaczenie ma jakość powierzchni, powłoka i ustawienie luster.
- W fotografii złożone odbicia pomagają tworzyć symetrię, rytm, ramy w ramie i iluzję większej głębi.
- Największymi ograniczeniami są strata światła, aberracje, winietowanie i ryzyko utraty czytelności kadru.
Jak światło zmienia kierunek w układzie wielu luster
Podstawą jest prosta zasada: światło odbija się pod takim samym kątem, pod jakim pada na powierzchnię. Gdy do układu trafia jedno lustro, dostajemy pojedyncze odbicie. Gdy pojawia się kilka zwierciadeł, promień może zostać przekierowany wielokrotnie, a każdy kolejny element zaczyna pracować na obraz wygenerowany przez poprzedni.
W praktyce oznacza to trzy rzeczy. Po pierwsze, zmienia się kierunek wiązki, więc można „zawinąć” tor światła w bardzo ciasnej przestrzeni. Po drugie, rośnie znaczenie geometrii, bo nawet niewielki błąd kąta potrafi wyraźnie przesunąć obraz. Po trzecie, każde odbicie zabiera część energii, dlatego układ musi być dobrze zaprojektowany optycznie i mechanicznie.
| Zjawisko | Co dzieje się w układzie | Dlaczego to ważne |
|---|---|---|
| Jedno odbicie | Lustro tylko zmienia kierunek promienia | Ułatwia prowadzenie światła bez dużej utraty czytelności |
| Wiele odbić | Każde lustro staje się „źródłem” dla następnego | Powstaje złożony obraz, rytm lub iluzja głębi |

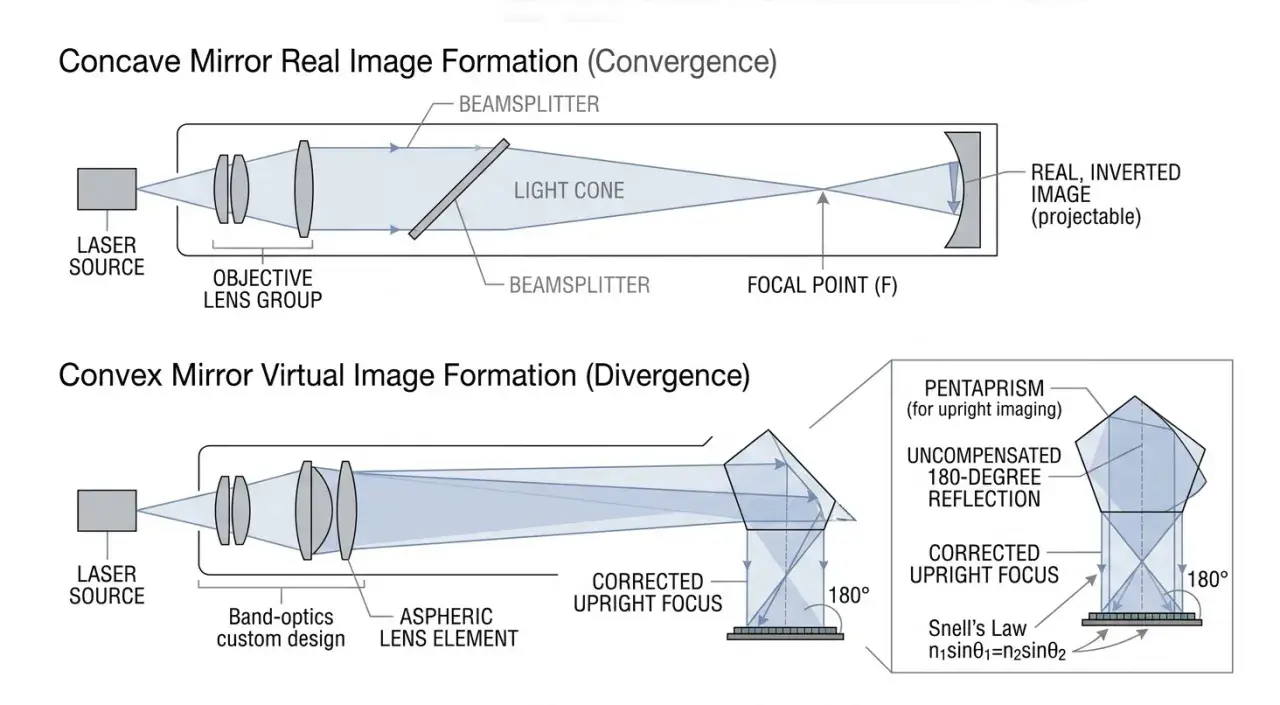

| Lustro płaskie | Tworzy obraz pozorny o prostych zależnościach geometrycznych | Dobre do prostych korekt kierunku i efektów kompozycyjnych |
| Lustro zakrzywione | Oprócz odbicia zmienia także ogniskowanie | Pozwala korygować ostrość i pole widzenia |
| Powłoka optyczna | Wzmacnia odbicie i ogranicza straty | Decyduje o jasności obrazu po wielu odbiciach |
W bardziej zaawansowanych konstrukcjach same lustra nie wystarczają. Liczy się też jakość powłoki, bo nowoczesne zwierciadła w instrumentach optycznych są projektowane tak, by minimalizować niepożądane odbicia i zwiększać sprawność całego układu. W systemach teleskopowych czy laboratoryjnych lustra bywają też odpowiednio wyprofilowane, aby ograniczać aberracje i poprawiać ostrość obrazu w szerszym polu.
Gdzie takie rozwiązania pracują naprawdę
Skomplikowany system luster nie jest abstrakcją z podręcznika. Spotyka się go wszędzie tam, gdzie trzeba kontrolować światło precyzyjniej niż pozwala na to pojedyncze zwierciadło. Najlepsze przykłady pochodzą z techniki obserwacyjnej, instrumentów pomiarowych i instalacji tworzonych dla efektu wizualnego.| Układ | Budowa | Efekt techniczny | Znaczenie dla obrazu |
|---|---|---|---|
| Peryskop | Dwa lustra lub pryzmaty ustawione zwykle pod kątem 45° | Zmiana kierunku toru światła i możliwość obserwacji zza przeszkody | Umożliwia oglądanie sceny z innej pozycji bez wychodzenia z ukrycia |
| Cassegrain | Wklęsłe lustro główne i wypukłe lustro wtórne | Skupienie światła w dłuższej efektywnej ogniskowej przy krótszym tubusie | Daje zwarte, wydajne rozwiązanie dla teleskopów i instrumentów fotograficznych |
| Ritchey-Chrétien | Odmiana układu Cassegraina z lustrach hiperbolicznych | Lepsza ostrość w większym polu widzenia | Przydatny tam, gdzie ważna jest jakość obrazu na całej powierzchni kadru |
| Kalejdoskop | Układ dwóch lub więcej luster tworzących wielokrotne odbicia | Powstają symetryczne, powtarzalne wzory | Inspiruje do budowania mocnej geometrii i rytmu w kompozycji |
| Infinity mirror | Lustro zwykłe i półprzepuszczalne zwierciadło naprzeciwko siebie | Wrażenie nieskończonego tunelu odbić | Buduje iluzję głębi, która natychmiast przyciąga wzrok |

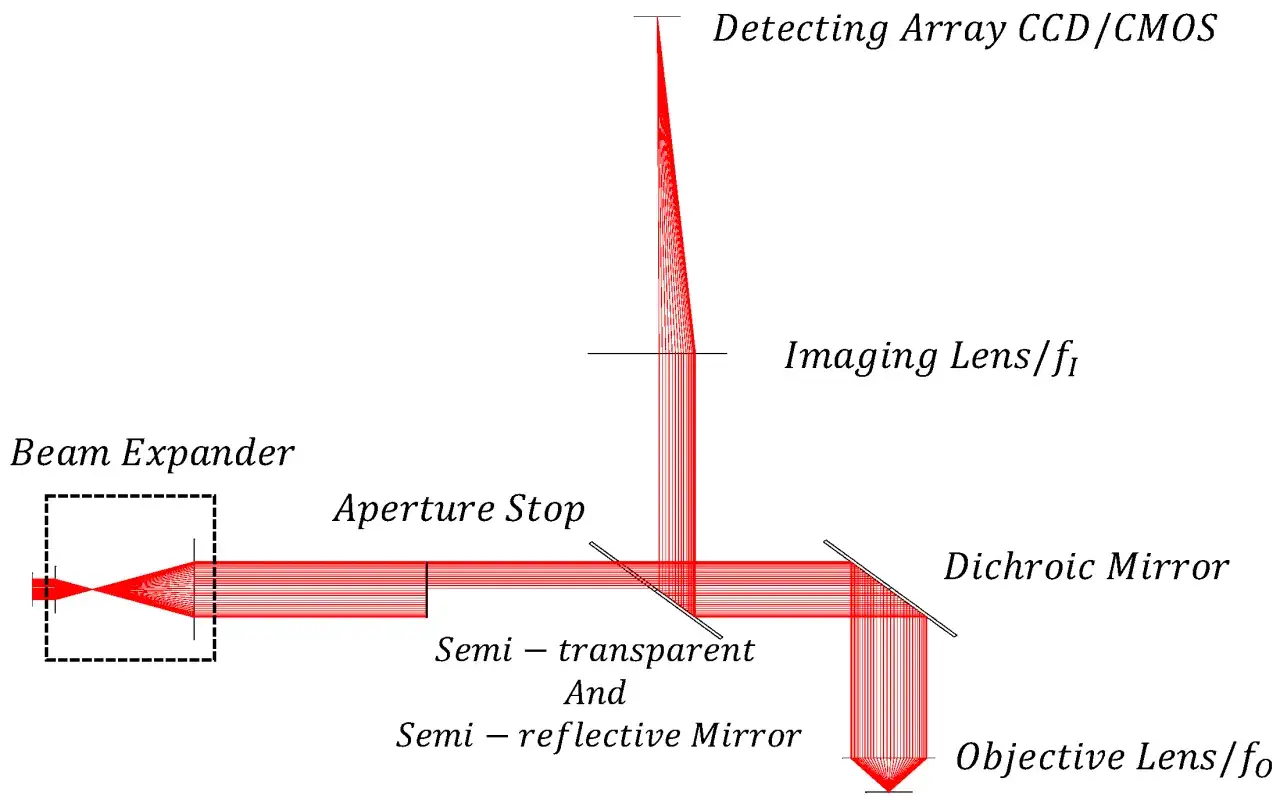

| Beamsplitter | Układ dzielący wiązkę według natężenia, długości fali lub polaryzacji | Rozdzielenie światła do różnych torów optycznych | Użyteczny w systemach pomiarowych, oświetleniowych i obserwacyjnych |
W teleskopach podobne układy pozwalają skupić ogromną ilość światła na małej powierzchni detektora. NASA opisuje na przykład, że Hubble używa dwóch luster w układzie Cassegraina, a jego wersja Ritchey-Chrétien daje ostrzejszy obraz w szerszym polu widzenia. To pokazuje, że w złożonych systemach luster nie chodzi o efekt wizualny sam w sobie, lecz o maksymalną kontrolę nad drogą promieni.
Jak odbicia budują kompozycję obrazu
Dla fotografa złożony układ luster jest lekcją porządkowania kadru. Odbicie nie jest tu tylko kopią rzeczywistości, ale osobnym elementem kompozycji, który może wzmacniać przekaz albo go rozbijać. Najciekawsze efekty pojawiają się wtedy, gdy obraz zaczyna pracować na kilku poziomach naraz: pokazuje obiekt, jego odbicie i relację między nimi.
W praktyce przekłada się to na kilka silnych narzędzi kompozycyjnych. Symetria uspokaja i porządkuje kadr. Powtórzenie buduje rytm i prowadzi wzrok. Ramowanie przez kolejne powierzchnie odbijające izoluje temat. Iluzja głębi sprawia, że zdjęcie wydaje się większe, niż jest w rzeczywistości.
| Efekt kompozycyjny | Jak go uzyskać | Na co uważać |
|---|---|---|
| Symetria | Ustaw główny motyw w osi odbić | Zbyt idealny układ może wyglądać sztucznie, jeśli nie ma jednego punktu skupienia |
| Rytm | Pozwól, aby kolejne odbicia powtarzały ten sam motyw | Za dużo podobnych elementów może spłaszczyć obraz |
| Głębia | Wykorzystaj tunel luster, szyby lub półprzepuszczalne zwierciadła | Łatwo stracić czytelność, jeśli nie ma wyraźnego punktu pierwszego planu |
| Framing | Użyj odbicia jako ramy dla właściwego tematu | Ramka nie powinna zasłaniać najważniejszej części kadru |
| Kontrast kierunków | Zderz linię światła z linią odbicia | Przypadkowe odbłyski mogą odciągnąć uwagę od tematu |
- Wybierz jeden motyw dominujący i pozwól, by to on organizował odbicia.
- Trzymaj w ryzach tło, bo złożone lustra same w sobie wytwarzają dużo informacji wizualnej.
- Szukaj mocnej linii prowadzącej, która połączy pierwszy plan z dalszymi odbiciami.
- Kontroluj kontrast, bo zbyt jasne refleksy mogą „wycinać” z kadru najważniejsze detale.
Jak fotografować złożone odbicia bez chaosu
Jeśli chcesz wykorzystać skomplikowany system luster w praktyce fotograficznej, zacznij od planu, a nie od przypadkowego ustawiania elementów. Najpierw określ, czy ważniejsza jest geometria, głębia, czy może sam efekt wielokrotnego odbicia. Dopiero potem ustaw obiektyw, źródło światła i kąt padania, bo w takich scenach drobna zmiana pozycji daje duży skok wizualny.
- Wybierz jeden wyraźny punkt odniesienia, który ma pozostać czytelny w pierwszym odbiciu.
- Sprawdź, czy linia odbić prowadzi wzrok do wnętrza kadru, a nie poza niego.
- Ustaw ekspozycję tak, aby najjaśniejsze powierzchnie nie przepaliły kolejnych warstw obrazu.
- Ogranicz liczbę zbędnych elementów w otoczeniu, bo wielokrotne odbicia szybko multiplikują bałagan.
- Przesuwaj aparat o kilka centymetrów i obserwuj, jak zmienia się układ linii oraz liczba widocznych odbić.
- Kontroluj ostrość na pierwszym planie i na najważniejszym odbiciu, zamiast próbować „złapać wszystko” jednocześnie.
Warto też pamiętać o świetle. Każde kolejne odbicie jest słabsze od poprzedniego, więc w tunelach luster, instalacjach typu infinity mirror i podobnych układach liczy się wydajne źródło światła oraz powierzchnie o wysokiej jakości odbicia. To samo dotyczy fotografii: jeśli refleksy są zbyt miękkie lub zbyt ciemne, efekt traci siłę i obraz przestaje działać.
Jakie ograniczenia ujawniają się najszybciej
Najbardziej efektowne układy luster są jednocześnie najbardziej wymagające. Problemem nie jest tylko matematyka odbić, ale też fizyczna jakość powierzchni, stabilność konstrukcji i ilość światła, którą system traci po drodze. W instrumentach optycznych mówi się o aberracjach, winietowaniu i deformacjach termicznych, a w fotografii o nieczytelności, chaosie i utracie głównego motywu.
| Ograniczenie | Skutek | Jak je ograniczyć |
|---|---|---|
| Strata światła | Kolejne odbicia stają się ciemniejsze | Stosuj dobre powłoki i skracaj niepotrzebną liczbę odbić |
| Aberracje | Obraz traci ostrość, szczególnie na brzegach | Wybieraj odpowiedni kształt zwierciadeł i precyzyjny montaż |
| Winietowanie | Skrajne obszary kadru są ciemniejsze | Otwórz tor optyczny i unikaj zbyt ciasnych mocowań |
| Deformacje termiczne | Lustro może się odkształcać wraz ze zmianą temperatury | Używaj stabilnych materiałów i kontroluj warunki pracy |
| Chaos kompozycyjny | Odbicia konkurują ze sobą i rozpraszają uwagę | Wprowadź jeden dominujący motyw i pilnuj hierarchii planów |
To właśnie tutaj technika spotyka się z kompozycją. W dobrze zaprojektowanym układzie luster forma nie jest dekoracją, lecz narzędziem kontroli. Jeśli lustra prowadzą światło dokładnie tam, gdzie trzeba, obraz zyskuje porządek, głębię i rytm. Jeśli układ jest przypadkowy, dostajesz tylko serię odbić bez wyraźnego sensu.
Dlatego przy pracy z takim motywem najważniejsze jest myślenie jak optyk i jak fotograf jednocześnie. Optyk pilnuje geometrii, strat światła i jakości powierzchni. Fotograf pilnuje kadru, punktu ciężkości i tego, by odbicia wzmacniały temat zamiast go rozmywać.
