Proste linie na zdjęciu wyginają się, twarz przy brzegu kadru wygląda nienaturalnie, a idealnie równa ściana nagle przypomina łuk. To typowe skutki zniekształceń optycznych, które warto rozumieć, zanim zacznie się poprawiać je suwakiem w programie. Wyjaśniam, skąd bierze się dystorsja obiektywu, jak rozpoznać jej rodzaje, kiedy przeszkadza oraz jak skutecznie ograniczyć ją podczas fotografowania i postprodukcji.
Najważniejsze informacje o zniekształceniach optycznych
- Dystorsja beczkowa wygina proste linie na zewnątrz kadru.
- Dystorsja poduszkowa powoduje wygięcie linii do środka.
- Wąsy łączą oba efekty i często występują w obiektywach zmiennoogniskowych.
- Korekcja profilem obiektywu jest zwykle szybsza i dokładniejsza niż ręczne prostowanie.
- Perspektywa i dystorsja to różne zjawiska, choć na zdjęciu mogą wyglądać podobnie.
Co właściwie zmienia obiektyw
Idealny układ optyczny odwzorowałby prostą linię jako prostą linię. W praktyce promienie światła przechodzą przez kilka lub kilkanaście soczewek, a ich położenie względem osi optycznej wpływa na powiększenie różnych części obrazu. Brzegi kadru mogą więc zostać powiększone mniej albo bardziej niż jego środek, mimo że ostrość pozostaje prawidłowa.
To ważne rozróżnienie. Dystorsja nie oznacza, że zdjęcie jest nieostre lub poruszone. Jest wadą geometrii obrazu, czyli zmianą kształtu odwzorowanych obiektów. Najłatwiej zauważyć ją na architekturze, produktach, reprodukcjach dokumentów i wszędzie tam, gdzie w kadrze znajdują się linie o znanym, prostym przebiegu.
Najsilniej zjawisko ujawnia się zwykle przy krótkich ogniskowych, szczególnie w szerokokątnych zoomach. Nie oznacza to jednak, że każdy szeroki obiektyw jest zły. Projektant może ograniczyć zniekształcenia optycznie, a producent może dodatkowo korygować je programowo już w aparacie.
Rodzaje zniekształceń i ich wygląd na zdjęciu
Dystorsja beczkowa
W tym wariancie linie znajdujące się przy krawędziach kadru wyginają się na zewnątrz. Efekt przypomina obraz naciągnięty na powierzchnię beczki. Zwykle widać go przy szerokim kącie widzenia, gdy fotografujemy wnętrze, fasadę budynku albo siatkę z równymi polami.
Przy umiarkowanym nasileniu łatwo usunąć ją automatycznie. Przy mocniejszym zniekształceniu korekcja przesuwa piksele i często wymaga przycięcia brzegów zdjęcia. Im większa poprawka, tym więcej obrazu może zostać utracone.
Dystorsja poduszkowa
Tu linie proste wyginają się do środka kadru, jakby obraz został ściągnięty w narożnikach. Ten typ częściej pojawia się przy dłuższych ogniskowych, zwłaszcza w teleobiektywach i niektórych konstrukcjach zoomów.
Na portrecie efekt może być prawie niewidoczny, ale przy fotografii produktu szybko zdradza go prostokątne opakowanie lub krawędź stołu. W pracy komercyjnej nawet niewielkie odchylenie ma znaczenie, bo odbiorca ocenia nie tylko estetykę, lecz także wiarygodność kształtu produktu.
Dystorsja falista, nazywana też wąsową
Najbardziej kłopotliwy wariant łączy zachowanie beczkowe w centrum kadru z poduszkowym przy brzegach. Linia nie wygina się w jednym kierunku, lecz tworzy subtelny, falisty przebieg. Takie zniekształcenie bywa trudniejsze do ręcznego usunięcia, dlatego dobrze działa profil przygotowany dla konkretnego obiektywu, aparatu i ogniskowej.
Radialna i styczna natura problemu
W terminologii technicznej często mówi się o zniekształceniu radialnym i stycznym. Pierwsze narasta wraz z odległością od środka kadru i odpowiada za typowe wygięcia beczkowe, poduszkowe oraz faliste. Drugie wynika między innymi z niedokładnego ustawienia elementów optycznych względem matrycy, dlatego obraz może być przesunięty lub nierówno zdeformowany po przeciwnych stronach.
W codziennej fotografii nie trzeba liczyć współczynników kalibracyjnych. Ta klasyfikacja przydaje się jednak przy skanowaniu, fotogrametrii i fotografii technicznej, gdzie program musi znać model aparatu oraz parametry konkretnego szkła.
Dlaczego ogniskowa i konstrukcja mają znaczenie
Obiektyw stałoogniskowy zazwyczaj łatwiej zoptymalizować pod kątem geometrii niż zoom pracujący w szerokim zakresie. Nie jest to żelazna reguła, ale dobrze tłumaczy, dlaczego jeden obiektyw zmiennoogniskowy może mieć wyraźną beczkę na szerokim końcu, a po przejściu do tele pojawia się poduszka.
Znaczenie ma także konstrukcja retrofokusowa, liczba soczewek i stopień miniaturyzacji. Małe obiektywy do bezlusterkowców lub telefonów często wykorzystują korekcję programową jako część całego projektu. Surowy zapis z aparatu może wyglądać bardziej zdeformowany niż gotowy JPEG, ponieważ aparat stosuje profil jeszcze przed zapisaniem pliku.
Nie należy mylić dystorsji z perspektywą. Gdy fotografuję budynek z dołu, pionowe linie mogą zbiegać się ku górze. To skutek kąta ustawienia aparatu względem sceny, a nie wygięcia linii przez soczewki. Korekta perspektywy może pomóc w takim przypadku, ale nie zastąpi korekcji profilu obiektywu.
Osobną wadą jest aberracja chromatyczna, czyli kolorowe obwódki wynikające z różnego załamywania barw. Programy często umieszczają ją w tej samej zakładce co korekcję geometrii, lecz nie jest tym samym zjawiskiem.
Jak sprawdzić zniekształcenie przed ważną sesją
Najprostszy test nie wymaga laboratorium. Ustaw aparat na statywie naprzeciwko ceglanej ściany, regału albo specjalnej planszy z kratą. Matryca powinna być możliwie równoległa do fotografowanej powierzchni, bo przechylenie aparatu wprowadzi dodatkowo zbieżność perspektywiczną.
- Wykonaj zdjęcia przy kilku ogniskowych, na przykład 24, 35, 50 i 70 mm.
- Powtórz test przy maksymalnie otwartej przysłonie oraz w okolicy f/8.
- Sprawdź środek, krawędzie i narożniki kadru.
- Zapisz, przy jakiej ogniskowej linie są najbardziej wygięte.
- Porównaj plik RAW z JPEG-em prosto z aparatu.
Test pozwala sprawdzić nie tylko samą wadę, ale też zachowanie konkretnego zestawu. Profil dla tego samego modelu obiektywu może działać inaczej po zmianie aparatu, a w przypadku zoomu korekcja musi uwzględniać ogniskową i czasem odległość ostrzenia.
Jeżeli fotografuję ludzi, wykonuję dodatkowo kilka zdjęć z osobą stojącą przy brzegu kadru. Twarz blisko narożnika może wyglądać na rozciągniętą, ale często winna jest przede wszystkim perspektywa wynikająca z małej odległości od fotografowanej osoby. Przesunięcie aparatu do tyłu i użycie dłuższej ogniskowej daje tu większą poprawę niż sama korekcja programu.
Jak korygować problem w aparacie i programie

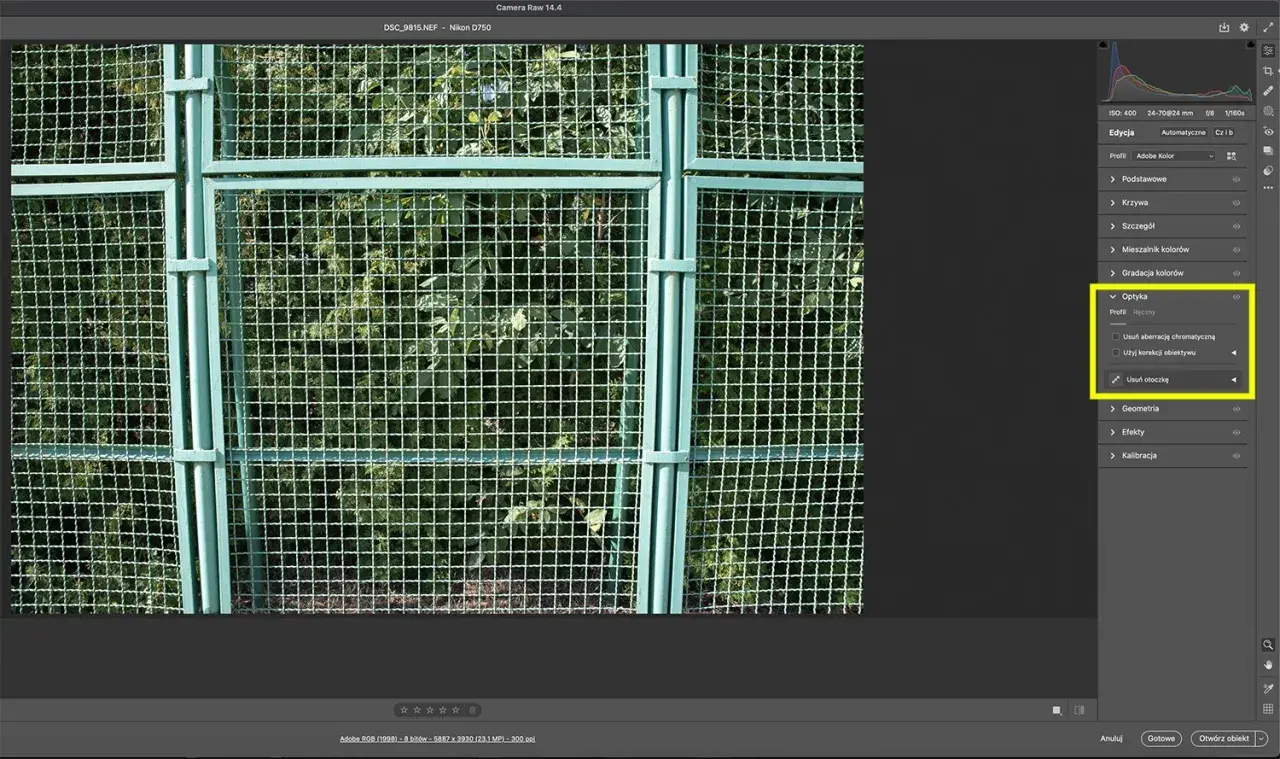

Profil obiektywu
Najwygodniejsza metoda to automatyczny profil zapisany w aparacie albo dostępny w programie do obróbki RAW. Oprogramowanie rozpoznaje model aparatu, szkło i często ogniskową, po czym prostuje obraz według pomiarów producenta lub twórcy profilu.
W praktyce zaczynam właśnie od tej opcji, bo działa szybko i zachowuje spójność przy całej serii zdjęć. Trzeba jednak sprawdzić rezultat przy krawędziach, ponieważ korekta może lekko rozciągnąć detale i zmniejszyć pole widzenia.
Ręczne prostowanie
Gdy automatyczny profil nie istnieje albo zdjęcie wykonano nietypowym obiektywem, można użyć suwaka zniekształcenia. Przesunięcie w jedną stronę kompensuje beczkę, w drugą poduszkę, ale ręczna metoda nie zawsze dobrze radzi sobie z falistym przebiegiem.
Po korekcji trzeba ocenić trzy rzeczy: czy linie są proste, czy narożniki nie zostały nadmiernie rozciągnięte oraz czy nie pojawiły się puste pola przy krawędziach. Prosty obraz nie zawsze jest lepszy, jeśli ceną za jego uzyskanie jest mocne przycięcie albo utrata jakości.
Przeczytaj również: Obiektywy Sony FE - Jak wybrać mądrze? Poradnik
Kalibracja do pracy technicznej
Przy reprodukcjach, pomiarach i fotografii produktowej można sfotografować planszę kalibracyjną, a potem utworzyć własny profil. Takie rozwiązanie ma sens, gdy używany zestaw nie ma gotowego profilu lub wymagana jest powtarzalność większa niż w zwykłej fotografii użytkowej.
W projektach, w których zdjęcia trafiają do pomiarów 3D albo systemu widzenia maszynowego, warto zapisać parametry kalibracji dla konkretnego korpusu, obiektywu i ustawień. Zmiana ogniskowej, kadrowania lub dystansu może wymagać ponownego sprawdzenia.
Jak ograniczyć zniekształcenia podczas fotografowania
Najprostsza zasada brzmi: nie ustawiaj ważnych prostych linii przy samych brzegach szerokokątnego kadru, jeśli nie musisz. Zostawienie niewielkiego marginesu daje programowi miejsce na korekcję, a późniejsze przycięcie jest bezpieczniejsze niż próba ratowania obrazu z obciętymi krawędziami.
W architekturze aparat powinien być ustawiony możliwie prosto, a przy wymagających realizacjach najlepiej użyć obiektywu typu tilt-shift. Pozwala on kontrolować perspektywę przez przesunięcie osi optycznej, choć nie usuwa automatycznie każdej dystorsji i zwykle kosztuje znacznie więcej niż standardowy szerokokątny zoom.
W fotografii produktów wybieram ogniskową, przy której obiektyw ma najmniejsze zniekształcenia, często okolice środka zakresu zoomu. Pomaga też większa odległość od przedmiotu i późniejsze delikatne kadrowanie. To rozwiązanie bywa bardziej naturalne niż fotografowanie z bardzo bliska szerokim kątem, a potem agresywne prostowanie.
| Rodzaj pracy | Najpraktyczniejsze rozwiązanie | Główne ograniczenie |
|---|---|---|
| Architektura | Statyw, poziomowanie i profil obiektywu | Możliwa utrata fragmentu kadru po korekcji |
| Fotografia produktu | Środkowa ogniskowa, większy dystans i kalibracja | Potrzeba większej przestrzeni w studio |
| Portret | Odsunięcie osoby od narożników i dłuższa ogniskowa | Mniej szerokiego kontekstu w kadrze |
| Reprodukcja dokumentów | Aparat równoległy do powierzchni i profil korekcyjny | Przechylenie aparatu zaburza wynik |
Kiedy prostować, a kiedy zostawić efekt
Nie każda dystorsja jest błędem. W fotografii wnętrz i architektury zwykle chcę zachować geometrię, bo wygięte framugi i półki od razu wyglądają jak niedopatrzenie. W reportażu, sporcie czy kreatywnym portrecie mocniejszy szeroki kąt może natomiast podkreślić dynamikę i bliskość sceny.
Największym błędem jest automatyczne włączanie maksymalnej korekcji bez sprawdzenia kadru. Program może wyprostować ścianę, ale jednocześnie rozciągnąć osobę przy brzegu albo zabrać kilka procent obrazu. Dlatego przed eksportem oglądam zdjęcie w powiększeniu i decyduję, czy ważniejsza jest geometria, naturalność czy pełne pole widzenia.
Warto też zachować oryginalny plik RAW. Korekcja zapisana w katalogu programu jest zwykle odwracalna, a ponowna obróbka z oryginału pozwala dobrać kompromis do konkretnego zastosowania, na przykład osobny wariant do publikacji i osobny do druku wielkoformatowego.
Mały test przed sesją oszczędza dużo pracy
Przed ważnym zleceniem poświęciłbym kilka minut na fotografię kratownicy lub ściany. Sprawdzenie jednej serii przy różnych ogniskowych szybko pokaże, czy problem leży w optyce, perspektywie, ustawieniu aparatu czy może w sposobie interpretacji obrazu.
Najbezpieczniejszy schemat jest prosty. Ustaw aparat równo, wybierz ogniskową o najmniejszym zniekształceniu, zostaw margines na przycięcie i zastosuj profil dopiero po ocenie całego kadru. Dzięki temu korekcja staje się świadomym narzędziem, a nie automatycznym ratunkiem dla zdjęcia wykonanego bez kontroli geometrii.
