Wystarczy szybki obrót aparatu albo przejazd samochodu przez kadr, żeby pionowe linie nagle zaczęły się wyginać, a obraz wyglądał jak z galarety. To właśnie rolling shutter effect, czyli zniekształcenie wynikające ze sposobu odczytywania obrazu przez matrycę. Wyjaśniam, skąd bierze się ten problem, jak rozpoznać go na nagraniu, które ustawienia naprawdę pomagają oraz kiedy warto rozważyć kamerę z global shutterem.
Najważniejsze informacje o zniekształceniach matrycy
- Rolling shutter odczytuje obraz rzędami, a nie w jednej chwili.
- Najbardziej widoczne skutki to przechylone linie, efekt galaretki i deformacja szybko poruszających się obiektów.
- Krótszy czas migawki ogranicza rozmycie ruchu, ale nie skraca automatycznie czasu odczytu matrycy.
- Najlepiej pomagają płynniejsze ruchy kamery, szybszy odczyt sensora, odpowiedni tryb nagrywania i stabilne podparcie.
- Global shutter eliminuje problem odczytu wierszami, ale zwykle wiąże się z wyższą ceną albo innymi kompromisami konstrukcyjnymi.
Dlaczego obraz z matrycy zaczyna się wyginać

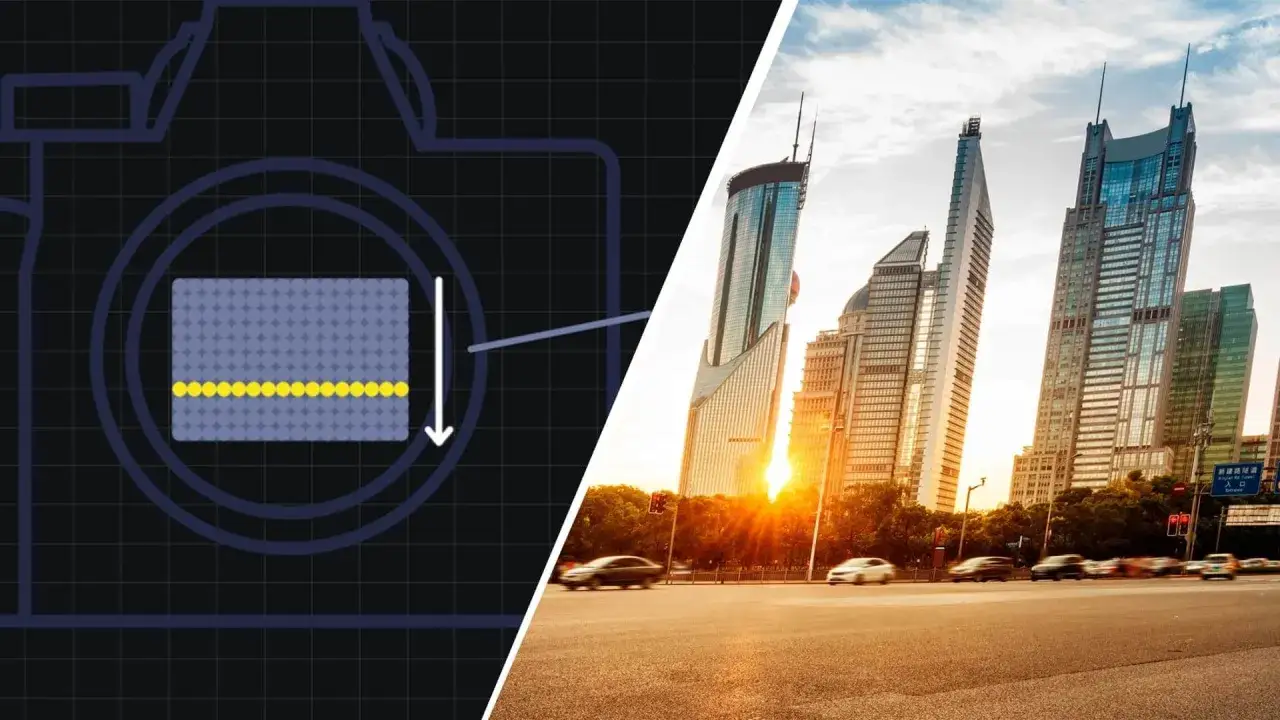

W większości aparatów i kamer z matrycą CMOS obraz nie powstaje w jednej chwili. Sensor odczytuje kolejne rzędy, zwykle od góry do dołu, a każdy z nich rejestruje scenę z minimalnym przesunięciem czasowym względem poprzedniego.
Przy nieruchomym aparacie i spokojnym ujęciu ta różnica jest praktycznie niewidoczna. Problem pojawia się wtedy, gdy w czasie odczytu zmienia się położenie kamery lub obiektu. Górna część kadru pokazuje wtedy scenę sprzed kilku milisekund, a dolna już nieco późniejszą.
Najczęstsze objawy
| Objaw | Co go powoduje | Typowy przykład |
|---|---|---|
| Skos pionowych linii | Szybki obrót lub przesunięcie aparatu | Panorama ulicy, budynek, wnętrze studia |
| Efekt galaretki | Drobne, szybkie drgania kamery | Ujęcie z ręki, dron, gimbal, teleobiektyw |
| Wygięte lub rozciągnięte obiekty | Ruch obiektu podczas skanowania matrycy | Śmigło, koło roweru, szybko jadący samochód |
| Poziome pasy | Interakcja odczytu matrycy z migotaniem światła | Niektóre lampy LED i ekrany |
Sam efekt nie oznacza, że aparat jest uszkodzony. Zwykle świadczy o tym, że jego czas odczytu całej klatki jest zbyt długi w stosunku do ruchu w scenie. W drogim korpusie może być niewielki, ale nadal obecny, natomiast w aparacie nastawionym na wysoką rozdzielczość i mały pobór energii bywa wyraźniejszy.
Co najbardziej nasila rolling shutter
Największe znaczenie ma relacja między szybkością ruchu a czasem, w którym matryca odczytuje całą klatkę. Nie wystarczy więc spojrzeć na liczbę klatek na sekundę. Dwie kamery nagrywające w 4K przy 25 kl./s mogą dawać zupełnie różny rezultat, jeśli jedna ma odczyt sensora trwający około 10 ms, a druga około 30 ms.
Szybki ruch kamery
Gwałtowne panoramowanie jest dla tego zjawiska wyjątkowo trudne. Im szerszy kąt widzenia i im więcej pionowych linii w kadrze, tym łatwiej zauważyć, że budynek albo statyw „uciekają” na bok.
W praktyce najbardziej problematyczne są nagłe ruchy, zmiany kierunku i drobne wibracje. Płynny, powolny obrót często wygląda dobrze nawet na matrycy z przeciętnym odczytem, podczas gdy nerwowe ruchy ręki potrafią zepsuć ujęcie już po kilku sekundach.
Szybkie obiekty

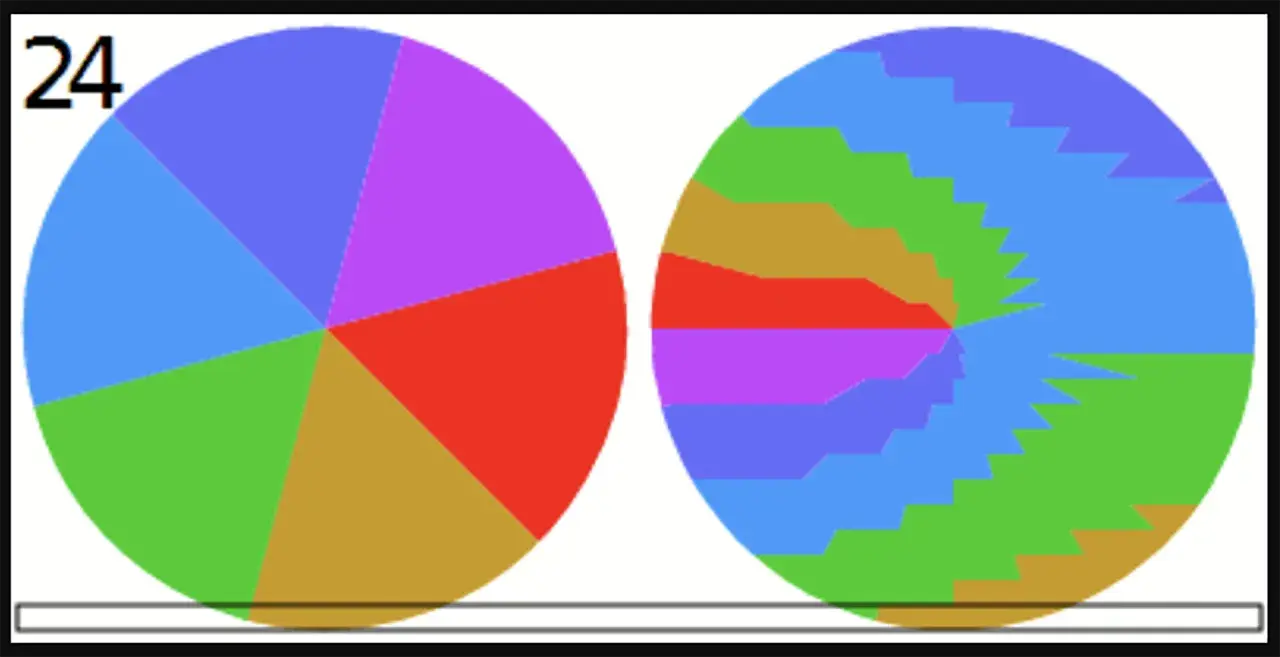

Samochód przejeżdżający poziomo przez kadr może wyglądać na przechylony, a wirujące śmigło może przyjąć nienaturalny kształt. Dotyczy to także sportu, tańca, pracy maszyn i dynamicznych ujęć produktowych.
Nie każdy ruch jest równie groźny. Obiekt poruszający się prosto w kierunku aparatu często będzie wyglądał poprawniej niż ten, który gwałtownie przecina kadr z lewej strony na prawą. Liczy się przede wszystkim ruch względny względem matrycy.
Wysoka rozdzielczość i tryb odczytu
Pełna szerokość matrycy, duża liczba pikseli i cięższy zapis danych mogą zwiększać czas odczytu. Z drugiej strony tryb APS-C, crop albo niższa rozdzielczość czasem skracają ten proces, bo aparat odczytuje mniejszy obszar sensora.
Nie traktuję jednak wyższego klatkażu jako gwarancji rozwiązania problemu. Tryb 50 lub 60 kl./s może pomóc, ale w konkretnym aparacie może też wykorzystywać inny sposób próbkowania obrazu. Najpewniejszą informację daje test tego samego ruchu w kilku trybach.
Jak ograniczyć zniekształcenia podczas nagrywania
Największą poprawę zwykle daje nie zakup dodatkowego akcesorium, lecz zmiana sposobu prowadzenia kamery. Zaczynam od stabilnego podparcia i płynnego ruchu, a dopiero później szukam rozwiązania w ustawieniach.
Ustaw aparat i ruch kamery
- Użyj statywu, monopodu albo solidnego rig-u, gdy ujęcie nie wymaga pracy z ręki.
- W panoramie poruszaj całym tułowiem lub głowicą filmową, a nie samymi nadgarstkami.
- Unikaj gwałtownego startu i zatrzymania ruchu.
- Przy gimbalu sprawdź, czy silniki są prawidłowo wyważone, ponieważ mikrodrgania mogą wywołać efekt galaretki.
- Jeśli to możliwe, ustaw obiekt tak, aby nie przecinał szybko całej szerokości kadru.
Stabilizacja optyczna może ograniczyć drgania obiektywu, ale nie usuwa całego problemu. Stabilizacja elektroniczna dodatkowo przycina obraz i może próbować skorygować deformację, której nie da się już całkowicie odtworzyć. Dlatego traktuję ją jako wsparcie, a nie lekarstwo na wolny odczyt matrycy.
Dobierz czas migawki z głową
Reguła 180 stopni pozostaje dobrym punktem wyjścia dla naturalnego ruchu. Przy 25 kl./s oznacza zwykle około 1/50 s, a przy 50 kl./s około 1/100 s. Takie ustawienie kontroluje rozmycie ruchu i sprawia, że obraz nie wygląda nerwowo.
Skrócenie migawki do 1/500 s może zamrozić ruch, ale nie musi zmniejszyć deformacji wynikającej z odczytu rzędowego. Jeśli przesadzę z krótkim czasem, otrzymam ostre, poszarpane ruchy oraz nadal krzywe obiekty. W filmie często lepiej najpierw ograniczyć gwałtowność ruchu, a dopiero potem walczyć z rozmyciem.
Zwróć uwagę na światło w studiu
W polskich warunkach szczególną uwagę zwracam na lampy LED zasilane z sieci 50 Hz. Niektóre źródła światła sterują jasnością przez PWM, czyli szybkie włączanie i wyłączanie diod. Matryca odczytywana rzędami może wtedy zarejestrować pasowanie, zmianę jasności albo różne kolory w kolejnych częściach kadru.
Pomaga test przy docelowej częstotliwości klatek, zmianie czasu migawki i ustawieniu jasności lampy. W studiu nie zakładam, że lampa opisująca się jako „bez migotania” zachowa się idealnie z każdym aparatem. Najbezpieczniej nagrać kilka sekund szarej planszy lub jednolitego tła przed właściwą sesją.
Rolling shutter czy global shutter
Global shutter rejestruje wszystkie piksele w tym samym momencie. Dzięki temu ruch kamery i obiektu nie powoduje klasycznego skosu ani efektu galaretki wynikającego z różnic czasowych między rzędami.
| Cecha | Rolling shutter | Global shutter |
|---|---|---|
| Sposób odczytu | Rząd po rzędzie | Cała klatka jednocześnie |
| Ruch szybki | Możliwe skosy i deformacje | Znacznie mniejsze ryzyko deformacji geometrycznej |
| Rozdzielczość i cena | Często dobry stosunek możliwości do ceny | Zwykle droższa konstrukcja lub większe kompromisy |
| Typowe zastosowanie | Wywiady, dokument, film fabularny, spokojne ujęcia | Sport, VFX, robotyka, szybkie ruchy i precyzyjne pomiary |
| Energia i czułość | Często korzystne parametry w popularnych konstrukcjach | Zależą mocno od konkretnej matrycy i implementacji |
Global shutter nie jest automatycznie lepszy w każdym zastosowaniu. Jeżeli nagrywam wywiad na statywie, produkt na stole albo spokojną scenę fabularną, większą różnicę może zrobić dobre światło, zakres dynamiczny i ergonomia aparatu. Dopłacanie wyłącznie za globalny odczyt ma sens wtedy, gdy szybki ruch jest częścią regularnej pracy, a nie jednorazowym przypadkiem.
Trzeba też pamiętać, że global shutter nie rozwiązuje wszystkich problemów z migotaniem oświetlenia. Za zachowanie lamp nadal odpowiada ich elektronika, częstotliwość sterowania i ustawienia nagrywania. Zmienia się przede wszystkim sposób rejestracji ruchu, nie cała fizyka planu zdjęciowego.
Co da się poprawić w postprodukcji
Programy do montażu i stabilizacji mogą próbować skorygować deformację, przesuwając fragmenty obrazu względem siebie. W przypadku lekkiego przechylenia pionowych linii efekt bywa dobry, ale przy mocnym „jello” korekcja może stworzyć nowe artefakty.
Przeczytaj również: Jaka karta do 4K? V30, V60, V90 - Wybierz mądrze!
Kiedy korekcja ma sens
- Gdy zniekształcenie jest delikatne i dotyczy głównie ruchu całej kamery.
- Gdy w kadrze są proste linie, które program może wykorzystać jako punkt odniesienia.
- Gdy materiał ma być publikowany w mniejszym rozmiarze, na przykład w mediach społecznościowych.
- Gdy ujęcie jest wyjątkowe i nie można go powtórzyć.
Korekcja często przycina kadr, zmienia geometrię i nie odzyskuje szczegółów, których sensor nie zarejestrował prawidłowo. Jeśli deformacja dotyczy twarzy, dłoni albo obracającego się produktu, wynik może wyglądać sztucznie. Z mojego punktu widzenia postprodukcja jest najlepszym planem awaryjnym, a nie zamiennikiem poprawnego nagrania.
Przy mocno drgającym ujęciu warto przetestować korekcję rolling shutter przed stabilizacją, ale nie traktować tej kolejności jako zasady bez wyjątków. Różne programy analizują materiał inaczej, dlatego najlepiej porównać dwa krótkie warianty i ocenić krawędzie, twarze oraz detale tła.
Jak sprawdzić aparat przed ważnym zleceniem
Nie trzeba specjalistycznego laboratorium, żeby ocenić zachowanie korpusu. Wystarczy powtarzalny test, który pokaże, jak kamera radzi sobie z ruchem w warunkach podobnych do planowanej produkcji.
- Ustaw docelową rozdzielczość, liczbę klatek i format zapisu.
- Nagraj powolną oraz szybką panoramę na tle pionowych linii.
- Powtórz test z obiektem poruszającym się poziomo przez kadr.
- Sprawdź materiał przy 100-procentowym powiększeniu, a nie tylko na ekranie aparatu.
- Porównaj tryb pełnej matrycy z cropem i inną częstotliwością klatek.
- Jeśli pracujesz w studiu, wykonaj test z każdą używaną lampą LED.
W specyfikacji szukam informacji o czasie odczytu całej matrycy, ale wiem, że producent nie zawsze podaje ją wprost. Recenzje mogą pomóc, jednak ich wyniki zależą od rozdzielczości, kodeka i trybu pracy. Najbardziej wiarygodny jest własny test wykonany tym samym obiektywem, ruchem i oświetleniem, które pojawią się na planie.
Jeżeli nagrywasz przede wszystkim wywiady, sesje produktowe i spokojne sceny, rolling shutter prawdopodobnie nie będzie powodem do wymiany aparatu. Jeśli regularnie filmujesz sport, szybkie panoramy, śmigła, maszyny, drony albo ujęcia pod efekty specjalne, czas odczytu sensora powinien znaleźć się wysoko na liście kryteriów zakupowych.
Spokojniejszy ruch daje większy efekt niż sama specyfikacja
Najprostsza zasada brzmi następująco: nie oceniaj aparatu po samej liczbie klatek i rozdzielczości. Liczy się to, jak szybko sensor odczytuje obraz, jak prowadzisz kamerę i czy światło nie migocze w rytmie, którego nie widać gołym okiem.
Przed sesją sprawdź trzy rzeczy: ruch kamery, zachowanie szybko poruszających się obiektów oraz światło LED. Taki krótki test zajmuje kilka minut, a może oszczędzić wielogodzinnego ratowania materiału, który od początku został zarejestrowany z deformacją.
